Elektronische Netzkarte (NK Ersatz) für KRONE 8200
Produktinformationen "Elektronische Netzkarte (NK Ersatz) für KRONE 8200"

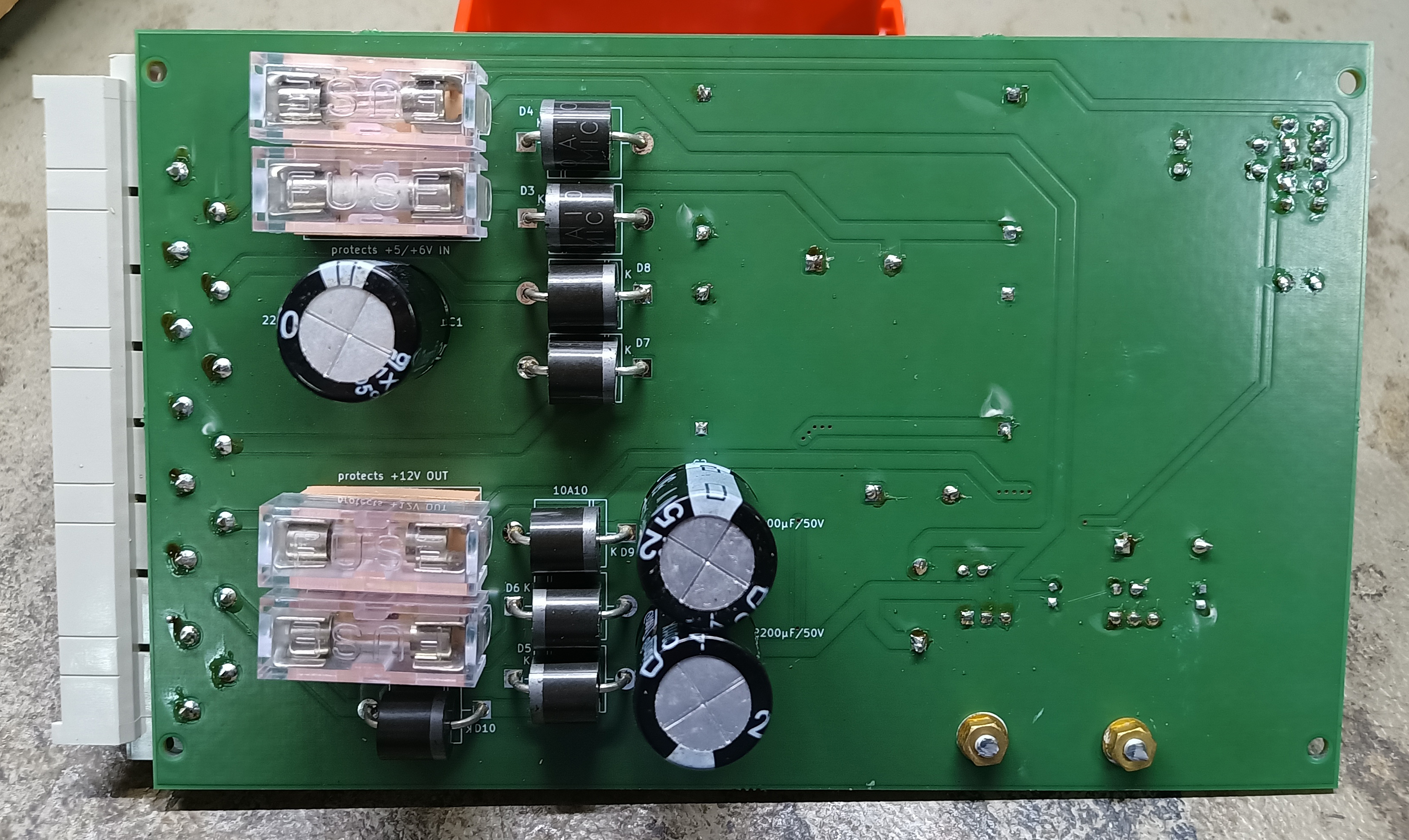

Die hier angebotene Netzkarte (NK) ist ein elektronischer Ersatz für das Original. Das Original besteht aus vier Linearreglern mit kruder "Crowbar-Schaltung", welche im Fehlerfall bestenfalls die Sicherung auslöst, aber die Spannungsregler nicht zuverlässig schützt.
Die Ersatz-NK arbeitet lediglich auf der stromarmen +12V/-12V Schiene mit Linearreglern und ist hier sowohl vor den Regeln als auch einzeln dahinter abgesichert.
+5V und +6V werden über kurzschlussfeste Buck-Regulatoren erzeugt, welche ebenfalls am Eingang abgesichert sind.
Ein weiterer Vorteil der elektronischen NK ist die größere Effizienz. Es entsteht so gut wie keine Wärmeentwicklung mehr, was wiederum auch dem Stromverbrauch des Anzeigers um 10 Watt reduziert.

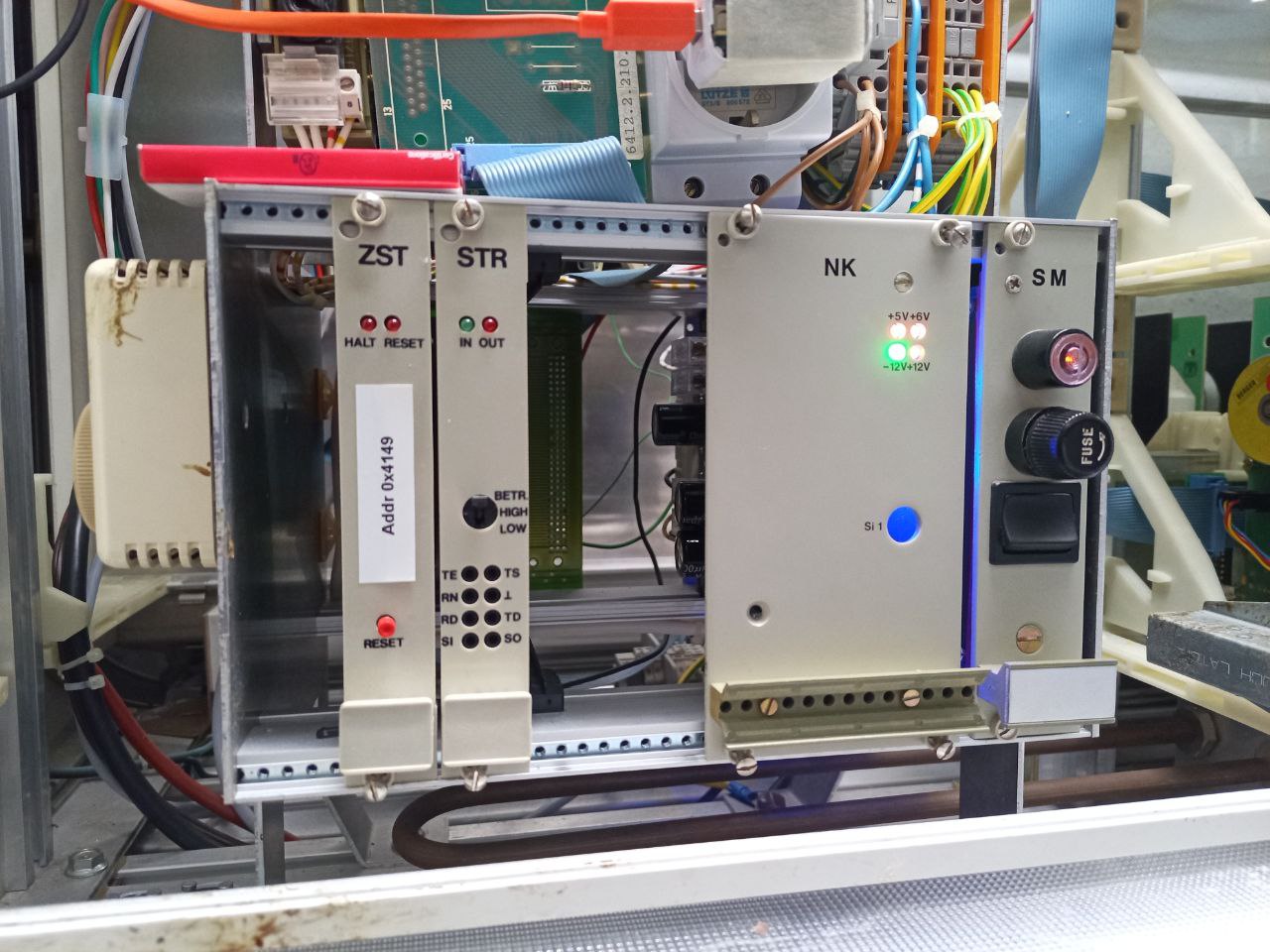

Die NK ist ein 1:1 Ersatz. Das bedeutet sie kann ohne Umbauten am Original-Karteneinschub einfach eingesteckt werden. Die NK wird ohne die bedruckte Frontplatte geliefert. Die Frontplatte kann von der Original-NK abgeschraubt und auf die Ersatzkarte aufgeschraubt werden. Alle dafür vorgesehenen Bohrungen sind auch auf der Ersatz-NK vorhanden. Die Bilder mit der Fronplatte dienen lediglich als Veranschaulichung des Umbaus.
Der Sicherungshalter "Si 1" in der Frontplatte entfällt und bleibt leer.
Es gilt zu beachten, dass die Eingangswechselspannung keinesfalls 25 Volt überschreiten darf, da die spannungsregelnden Elemente sonst schon für ein Auslösen der Sicherungen sorgen können. Da die Original-NK aber mit 10, bzw. 15 Volt Wechselspannung arbeitet, gilt dies nur als allgemeiner Betriebs-Hinweis.
Die NK ist ausschließlich für Krone 8200 Systeme gedacht und darf auch nur in den dafür vorgesehenen Steckplatz gesteckt werden. Keinesfalls darf Netzspannung angeschlossen werden!
ACHTUNG: Der NK-Nachbau eignet sich NICHT als Ersatz für die "NKS -00"!
